El sensor hidráulico para luz de freno con rosca M10 × 1,00 es un interruptor de presión diseñado para activar la luz de stop de una motocicleta cuando se acciona el sistema de frenado hidráulico.
También conocido como interruptor hidráulico de freno, sensor de presión de luz de freno o interruptor de stop tipo banjo, este componente permite sustituir un interruptor defectuoso o adaptar la activación de la luz de freno en instalaciones compatibles.
Su funcionamiento se basa en la presión generada dentro del circuito hidráulico: cuando el conductor acciona la maneta o el pedal, el interruptor detecta la presión y activa el circuito eléctrico de la luz de freno.
Este modelo se identifica por su rosca métrica M10 × 1,00, equivalente a un diámetro nominal de 10 mm y un paso de rosca de 1,00 mm.
¿Para qué sirve el sensor hidráulico de luz de freno?
El sensor hidráulico de luz de freno permite encender la luz de stop mediante la presión del circuito de frenado.
A diferencia de los interruptores mecánicos que se accionan mediante el movimiento de una maneta o un pedal, el interruptor hidráulico responde directamente a la presión del líquido de frenos.
Cuando se acciona el freno, la presión hidráulica provoca la conmutación del interruptor y permite activar la señal luminosa de frenado.
Su principal función es avisar a los vehículos que circulan detrás de que la motocicleta está frenando.
Rosca M10 × 1,00: característica fundamental
Este sensor está especificado con la siguiente medida:
M10 × 1,00 (M10x100)
Esto significa:
M10: diámetro nominal de rosca de 10 mm.
1,00: distancia de 1,00 mm entre los filetes de la rosca.
Tipo: rosca métrica fina.
Es fundamental comprobar esta medida antes de realizar el pedido.
Una rosca M10 × 1,00 no es intercambiable con una M10 × 1,25, aunque ambas tengan el mismo diámetro nominal.
Utilizar un paso incorrecto puede dañar la rosca de la bomba o del componente hidráulico y comprometer la estanqueidad del circuito.
Diseño del sensor hidráulico

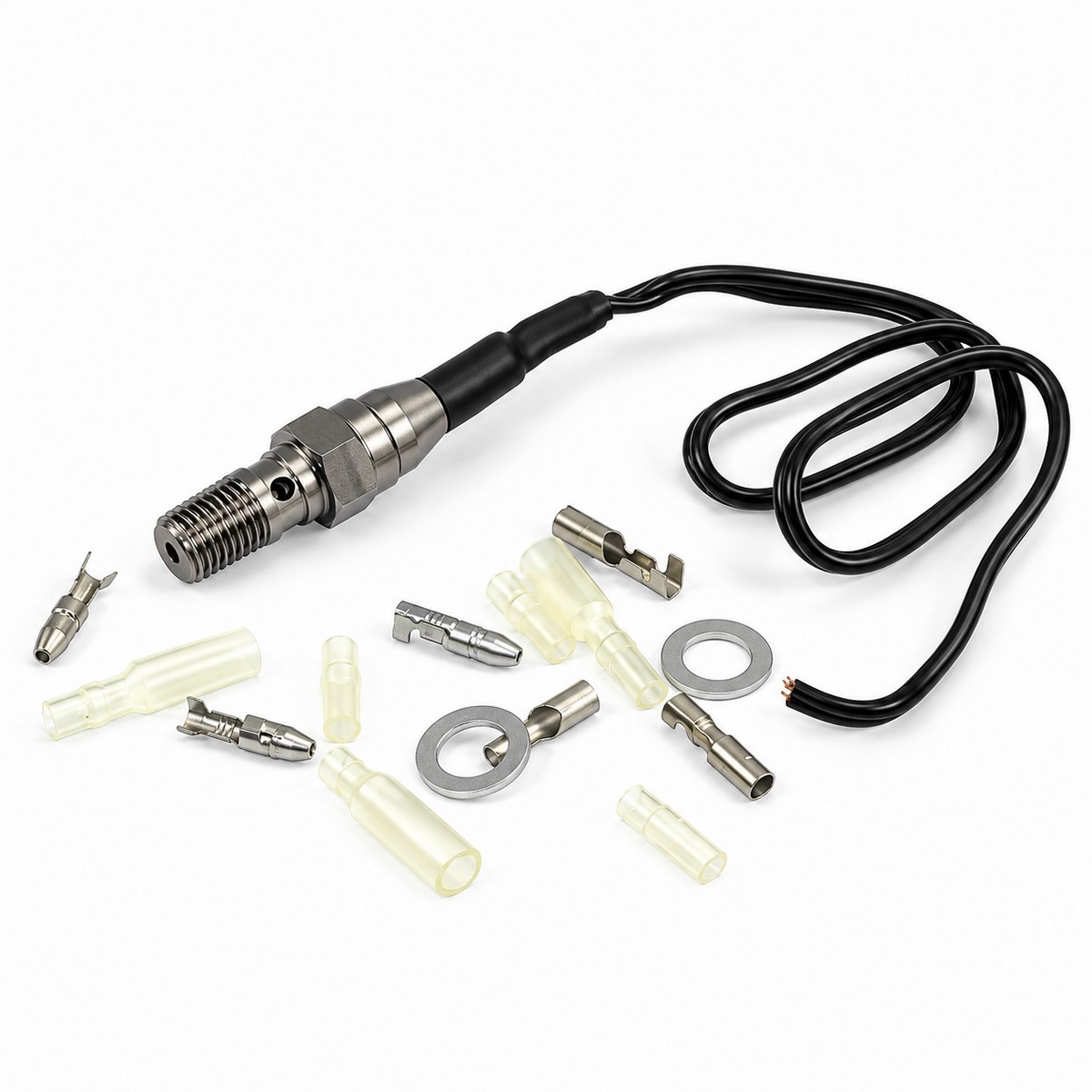

En la imagen del producto se aprecia un interruptor compuesto por:
Cuerpo metálico roscado: destinado a la conexión hidráulica compatible.
Zona hexagonal: permite utilizar la herramienta adecuada durante el montaje.
Cable eléctrico negro: transmite la conexión hacia el circuito de la luz de freno.
Salida de cable protegida: situada en el extremo opuesto a la rosca.
Terminales y fundas de conexión: mostrados junto al sensor.
Arandelas metálicas: visibles en la fotografía del conjunto.
La configuración exacta de terminales, arandelas y accesorios incluidos debe confirmarse antes de publicar el contenido del kit.
Aplicaciones del interruptor hidráulico de freno
El sensor de luz de freno M10 × 1,00 puede utilizarse en motocicletas y scooters cuyo circuito hidráulico admita este tipo de interruptor y esta medida de rosca.
Entre sus posibles aplicaciones se encuentran:
Sustitución de un interruptor hidráulico defectuoso: cuando coincide la configuración de montaje.
Instalaciones con bomba de freno compatible: donde se utiliza una conexión hidráulica M10 × 1,00.
Modificaciones del sistema de accionamiento de la luz de freno: siempre que se mantenga la seguridad del circuito.
Motocicletas con bombas de freno adaptadas: cuando la instalación requiere un interruptor hidráulico en lugar de uno mecánico.
Reparaciones del sistema eléctrico de stop: cuando se ha confirmado que el fallo procede del interruptor.
No existe una compatibilidad universal garantizada por marca o modelo. Es necesario comprobar el paso de rosca, la longitud del tornillo, el tipo de conexión hidráulica y el circuito eléctrico.
Características técnicas
Producto: sensor hidráulico para luz de freno.
Denominación: interruptor hidráulico de presión.
Función: activar la luz de stop al detectar presión hidráulica.
Rosca especificada: M10 × 1,00.
Diámetro nominal: 10 mm.
Paso de rosca: 1,00 mm.
Sistema de aplicación: freno hidráulico de motocicleta.
Accionamiento: mediante presión del líquido de frenos.
Conexión eléctrica: mediante cable integrado.
Cuerpo: metálico.
Acabado visible: metálico plateado con cable negro.
Tipo de aplicación: recambio o adaptación en sistemas compatibles.
No se han especificado la longitud del cable, la presión de activación, el material exacto del cuerpo, la intensidad eléctrica admisible ni la configuración hidráulica completa. Estos datos deben confirmarse con la ficha técnica del artículo.
¿Cuándo es necesario sustituir el interruptor de luz de freno?
Un interruptor hidráulico defectuoso puede impedir que la luz de stop responda correctamente al accionar el freno.
Algunos síntomas habituales son:
La luz de freno no se enciende: aunque se accione la maneta o el pedal.
Funcionamiento intermitente: la luz se activa de manera irregular.
La luz permanece encendida: debido a un fallo del interruptor o del circuito.
Conexiones deterioradas: terminales o cableado en mal estado.
Fallo interno del interruptor: ausencia de conmutación cuando se genera presión hidráulica.
Estos problemas también pueden deberse a fusibles, bombillas, cableado, conexiones o averías en otros interruptores.
Antes de sustituir el sensor, se recomienda comprobar el circuito eléctrico y confirmar que la avería procede del interruptor hidráulico.
Ventajas del sensor hidráulico M10 × 1,00
Este tipo de interruptor presenta diferentes características útiles para instalaciones de freno compatibles:
Activación mediante presión: no necesita accionamiento mecánico directo de la maneta.
Diseño integrado: combina una conexión hidráulica con un interruptor eléctrico.
Rosca identificada: M10 × 1,00 para seleccionar la aplicación adecuada.
Cable incorporado: permite realizar la conexión eléctrica correspondiente.
Aplicación en reparaciones y adaptaciones: adecuado para configuraciones compatibles.
Accionamiento de la luz de stop: permite señalizar la frenada cuando está correctamente instalado.
Recomendaciones de montaje y seguridad
La instalación de este sensor implica intervenir en el circuito hidráulico de frenos, un sistema esencial para la seguridad de la motocicleta.
Por ello, se recomienda que el montaje lo realice un profesional cualificado.
Antes de instalarlo:
Comprueba que la rosca del componente receptor es M10 × 1,00.
Verifica que la longitud y la configuración hidráulica del sensor son adecuadas.
Comprueba la compatibilidad de las conexiones eléctricas.
Utiliza los elementos de estanqueidad especificados para la instalación.
Sigue los procedimientos y pares de apriete indicados por el fabricante del sistema de frenos.
Realiza el purgado del circuito hidráulico cuando corresponda.
Comprueba la ausencia de fugas, la firmeza del mando de freno y la activación de la luz de stop.
No se debe utilizar la motocicleta si existen fugas, aire en el circuito, funcionamiento irregular del freno o fallos de activación de la luz de stop.
Preguntas frecuentes sobre el sensor hidráulico de luz de freno
¿Para qué sirve un sensor hidráulico de luz de freno?
Activa la luz de stop cuando detecta presión en el circuito hidráulico de frenado.
¿Qué significa M10 × 1,00?
Indica una rosca métrica de 10 mm de diámetro nominal y un paso de 1,00 mm.
¿Es lo mismo M10 × 1,00 que M10 × 1,25?
No. Son pasos de rosca diferentes y no deben intercambiarse.
¿Se puede instalar en cualquier motocicleta?
No. La compatibilidad depende de la rosca, la configuración hidráulica, las dimensiones y el circuito eléctrico.
¿Puede sustituir un interruptor mecánico de freno?
Puede utilizarse en determinadas instalaciones adaptadas, siempre que el sistema hidráulico y eléctrico sea compatible y la modificación sea técnicamente adecuada.
¿Es necesario purgar los frenos después de instalarlo?
Cuando la instalación implica abrir el circuito hidráulico, es necesario realizar el procedimiento de purgado y comprobación correspondiente.
¿Incluye cable eléctrico?
Sí. En la fotografía se observa un cable negro integrado en el cuerpo del sensor.
¿Incluye terminales y arandelas?
En la imagen aparecen terminales eléctricos, fundas aislantes y arandelas junto al sensor. Debe confirmarse con el proveedor que todos estos elementos forman parte del suministro.
Compra el sensor hidráulico de luz de freno M10 × 1,00
Si necesitas sustituir un interruptor de stop defectuoso o realizar una instalación compatible, este sensor hidráulico para luz de freno M10 × 1,00 permite accionar la señal luminosa de frenado mediante la presión del circuito hidráulico.
Su diseño incorpora un cuerpo metálico roscado y un cable eléctrico para la conexión correspondiente.
Es una opción para reparaciones y adaptaciones de motocicletas que requieren un interruptor hidráulico de luz de freno con rosca M10x100.
Compra el sensor hidráulico de luz de freno M10 × 1,00 y comprueba las medidas, las conexiones y la configuración del sistema antes de realizar el pedido.
La instalación debe preservar la estanqueidad del circuito y el correcto funcionamiento del sistema de frenado.
