El interruptor hidráulico de luz de freno M10 × 1,00 con perno banjo simple es un componente diseñado para activar la luz de stop de una motocicleta mediante la presión generada en el circuito hidráulico de frenado.
Fabricado en acero, este interruptor incorpora un perno banjo roscado de 10 mm de diámetro y paso de rosca de 1,00 mm, destinado a sistemas de freno hidráulico con una sola línea en el punto de conexión.
También conocido como sensor hidráulico de freno, interruptor de presión de luz de freno o hydraulic brake light switch, permite accionar la luz de stop sin necesidad de un interruptor mecánico situado en la maneta o el pedal.
Está indicado para instalaciones compatibles en motocicletas de carretera y todoterreno, incluidas determinadas aplicaciones de Honda, Kawasaki y Yamaha, siempre que coincidan las medidas y características de montaje.
Importante: no es un recambio universal garantizado para todos los modelos de estas marcas. La compatibilidad debe comprobarse antes de realizar el pedido.
¿Cómo funciona un interruptor hidráulico de luz de freno?
El interruptor hidráulico de luz de freno utiliza la presión del líquido de frenos para activar un contacto eléctrico.
Cuando el conductor acciona la maneta o el pedal, se genera presión dentro del circuito hidráulico.
Esta presión actúa sobre el mecanismo interno del interruptor, provocando la conmutación del contacto eléctrico y permitiendo que se encienda la luz de freno.
Cuando desaparece la presión de accionamiento, el interruptor vuelve a su estado de reposo.
Su función principal es activar la señal luminosa de frenado para advertir a los vehículos que circulan detrás.
Perno banjo simple M10 × 1,00
Este modelo incorpora un perno banjo simple, destinado a conexiones hidráulicas compatibles con una sola línea de freno en el punto de montaje.
Sus medidas de rosca son:
Diámetro nominal: 10 mm.
Paso de rosca: 1,00 mm.
Denominación métrica: M10 × 1,00.
Denominación habitual: M10x100.
Configuración: perno banjo simple.
El perno banjo permite realizar una conexión hidráulica mediante un racor adecuado y sus elementos de estanqueidad.
En este caso, el propio perno incorpora el mecanismo de accionamiento eléctrico de la luz de freno.
Una rosca M10 × 1,00 no es intercambiable con una M10 × 1,25. Aunque comparten el diámetro nominal, el paso de rosca es diferente.
Para sistemas de freno hidráulico de una sola línea
Este interruptor está especificado para sistemas de freno hidráulico con una sola línea en la conexión banjo.
Esto significa que está destinado a una configuración de montaje con un único racor de línea hidráulica en el punto donde se instala el perno.
No debe confundirse con un perno banjo doble, utilizado en determinadas instalaciones donde coinciden dos racores de latiguillo.
Antes de comprar el interruptor, es necesario comprobar:
La cantidad de racores conectados en el punto de montaje.
El diámetro y el paso de la rosca.
La longitud útil del perno.
La compatibilidad de las superficies de estanqueidad.
Las características del circuito eléctrico de la luz de freno.
El montaje incorrecto de un perno banjo puede comprometer la estanqueidad y el funcionamiento del sistema de frenado.
Aplicaciones en motocicletas Honda, Kawasaki y Yamaha
El interruptor hidráulico M10 × 1,00 está orientado a motocicletas con sistemas de freno que utilicen esta medida y configuración de perno banjo.
Entre las marcas para las que se indican posibles aplicaciones se encuentran:
Honda: motocicletas de carretera y todoterreno con conexión banjo simple M10 × 1,00 compatible.
Kawasaki: modelos con la misma configuración de conexión hidráulica y eléctrica.
Yamaha: motocicletas que utilicen un perno banjo de las medidas especificadas.
La compatibilidad depende de la bomba de freno, los latiguillos y la instalación eléctrica, no únicamente de la marca de la motocicleta.
No se especifican modelos ni años concretos porque no se dispone de una relación de aplicaciones verificada.
Material y diseño
El interruptor está fabricado en acero, según las especificaciones facilitadas.
Su diseño combina un elemento de conexión hidráulica con un interruptor eléctrico de presión.

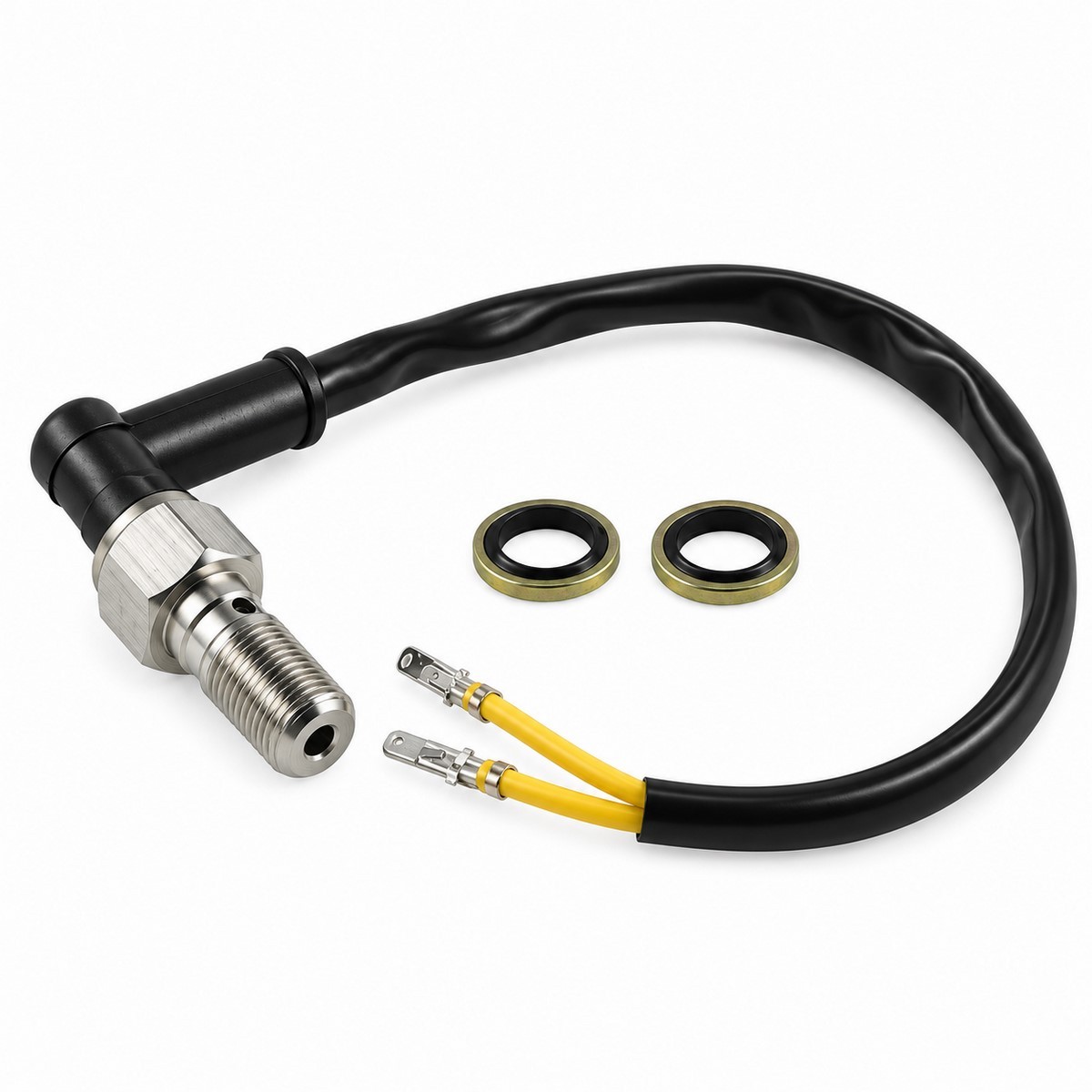

En la imagen del producto se observan:
Cuerpo metálico: con zona hexagonal para herramienta.
Perno roscado: destinado a la conexión hidráulica.
Orificio de paso de fluido: visible en la zona del perno.
Cable eléctrico negro: conectado al cuerpo del interruptor.
Terminales eléctricos: mostrados junto al componente.
Fundas aislantes: visibles en la fotografía.
Arandelas metálicas: situadas junto a los accesorios de conexión.
La presencia de estos elementos en la imagen no confirma por sí sola el contenido exacto del suministro.
Características técnicas
Producto: interruptor hidráulico para luz de freno.
Tipo: interruptor de presión hidráulica.
Configuración: perno banjo simple.
Rosca: M10 × 1,00.
Diámetro nominal de rosca: 10 mm.
Paso de rosca: 1,00 mm.
Material del cuerpo: acero.
Sistema de aplicación: freno hidráulico de motocicleta.
Configuración hidráulica: una sola línea en el punto de conexión.
Accionamiento: mediante presión hidráulica.
Función eléctrica: activar la luz de stop.
Conexión eléctrica: cable integrado.
Longitud de cable indicada: aproximadamente 50 cm (20 pulgadas), pendiente de confirmación.
Marcas con posibles aplicaciones: Honda, Kawasaki y Yamaha.
Tipo de motocicleta: carretera y todoterreno, según compatibilidad.
No se han facilitado valores de presión de activación, intensidad eléctrica admisible, longitud útil del perno ni par de apriete. Estos datos deben comprobarse en la documentación técnica correspondiente.
Diferencias entre interruptor hidráulico y mecánico
Los dos tipos de interruptor tienen la misma finalidad: activar la luz de freno.
Interruptor hidráulico
Se acciona mediante la presión del líquido de frenos.
Se instala en una conexión hidráulica compatible.
Puede incorporar un perno banjo.
No necesita contacto mecánico directo con la maneta o el pedal.
Interruptor mecánico
Se acciona mediante el movimiento de una maneta o pedal.
Se instala en un soporte o alojamiento específico.
Utiliza un pulsador o mecanismo de contacto.
No necesita abrir el circuito hidráulico.
La elección depende del diseño de la motocicleta y de las características de la instalación.
¿Cuándo sustituir el interruptor hidráulico de freno?
Un interruptor hidráulico defectuoso puede provocar fallos en la activación de la luz de stop.
Entre los síntomas más habituales se encuentran:
La luz de freno no se enciende: aunque se accione el freno.
Funcionamiento intermitente: la luz se activa de manera irregular.
La luz permanece encendida: debido a un posible fallo del interruptor o del circuito.
Contactos eléctricos deteriorados: conexiones defectuosas o cableado dañado.
Ausencia de conmutación: el interruptor no responde a la presión hidráulica.
Estos síntomas también pueden deberse a problemas en el cableado, fusibles, bombillas u otros componentes eléctricos.
Antes de sustituir el interruptor, es recomendable comprobar que el fallo procede realmente del sensor de presión.
Recomendaciones de instalación
La instalación del interruptor requiere intervenir en el sistema hidráulico de frenos.
Por motivos de seguridad, se recomienda que la sustitución la realice un profesional cualificado.
Antes del montaje:
Comprueba que el punto de instalación utiliza una rosca M10 × 1,00.
Verifica que la conexión corresponde a un perno banjo simple.
Confirma que la longitud útil del perno es adecuada para el racor.
Comprueba la compatibilidad de las conexiones eléctricas.
Utiliza los elementos de estanqueidad adecuados siguiendo el manual de taller.
Respeta los procedimientos y pares de apriete especificados para el sistema.
Realiza el purgado del circuito hidráulico cuando corresponda.
Comprueba que no existen fugas y que la luz de freno se activa correctamente.
No se debe circular con la motocicleta si existen fugas de líquido, aire en el circuito, pérdida de eficacia de frenado o fallos de funcionamiento de la luz de stop.
Preguntas frecuentes sobre el interruptor hidráulico M10 × 1,00
¿Para qué sirve un interruptor hidráulico de luz de freno?
Permite encender la luz de stop cuando detecta presión en el circuito hidráulico de frenado.
¿Qué significa la medida M10 × 1,00?
Indica una rosca métrica de 10 mm de diámetro nominal y un paso de 1,00 mm.
¿Qué es un perno banjo simple?
Es un perno destinado a una conexión hidráulica con un solo racor de latiguillo en el punto de montaje.
¿Es compatible con Honda, Kawasaki y Yamaha?
Puede utilizarse en modelos de estas marcas que dispongan de una conexión hidráulica y eléctrica compatible. No existe compatibilidad garantizada para todos sus modelos.
¿Es válido para motos de carretera y todoterreno?
Puede utilizarse en ambos tipos de motocicleta cuando la configuración del sistema de frenos admite el interruptor.
¿Está fabricado en acero?
Sí. El material indicado para el componente es acero.
¿Cuánto mide el cable?
La especificación recibida indica aproximadamente 50 cm (20 pulgadas), una medida que parece corresponder al cable eléctrico. Debe confirmarse antes de publicar el dato como definitivo.
¿Es necesario purgar el circuito después de instalarlo?
Sí, cuando la instalación implica abrir el circuito hidráulico, debe realizarse el procedimiento de purgado y comprobación correspondiente.
Compra el interruptor hidráulico de luz de freno M10 × 1,00
Si necesitas sustituir un interruptor de stop defectuoso o instalar un sistema de accionamiento mediante presión hidráulica, este interruptor de luz de freno con perno banjo simple M10 × 1,00 está diseñado para instalaciones compatibles.
Su construcción en acero, su accionamiento por presión hidráulica y su cable eléctrico integrado permiten utilizarlo en sistemas adecuados de motocicletas de carretera y todoterreno.
Está orientado a aplicaciones compatibles de Honda, Kawasaki y Yamaha, siempre que coincidan las medidas del perno y la configuración del circuito.
Compra el interruptor hidráulico de luz de freno M10 × 1,00 y verifica el diámetro, el paso de rosca, la longitud del perno y las conexiones antes de realizar el pedido.
La instalación debe garantizar la estanqueidad del circuito y el correcto funcionamiento del sistema de frenado.
